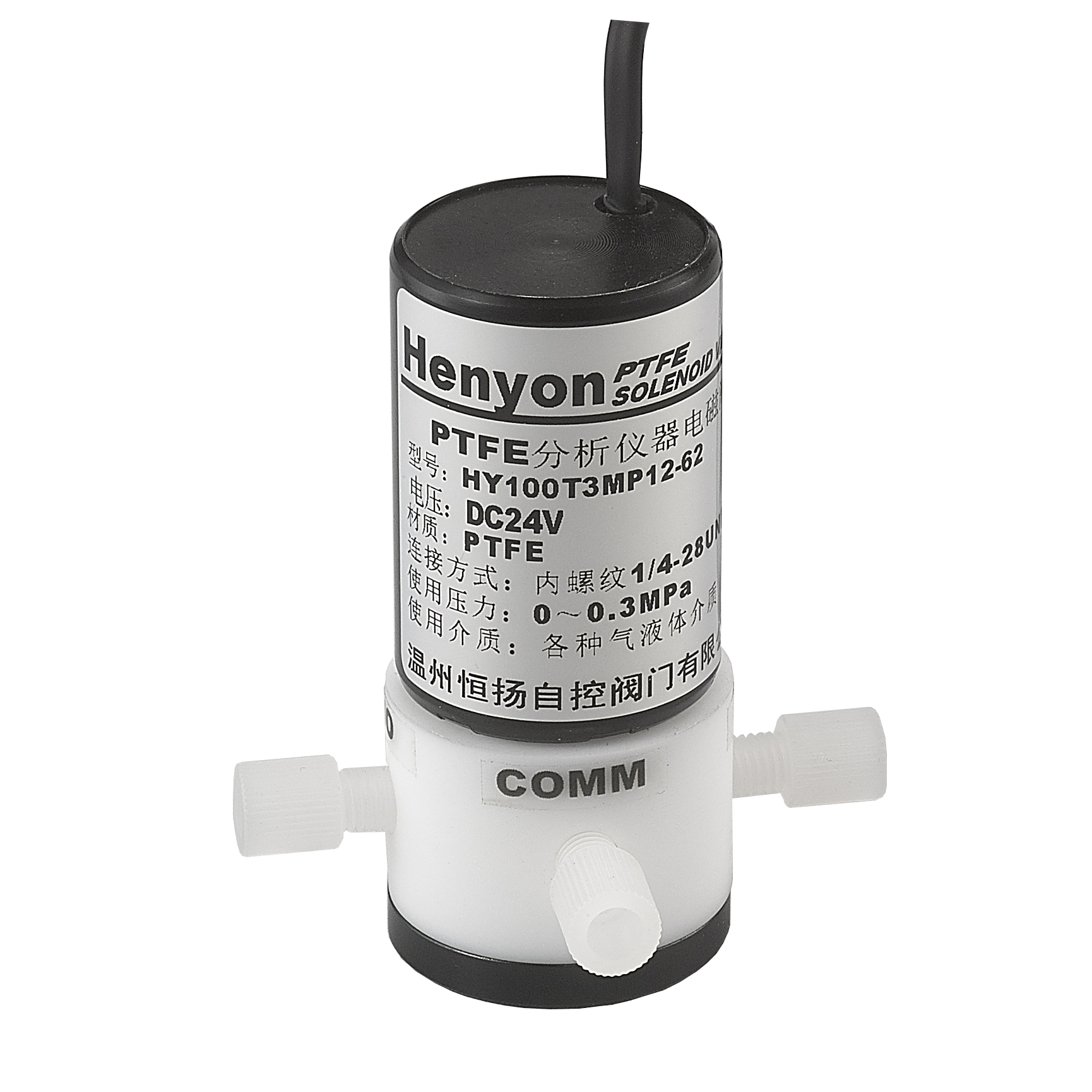

HYZF4 两位三通PTFE电磁阀系列

一．产品用途：
广泛用于环保大气分析、医疗器械、生物制药、化学化工、污水处理设备、罐装设备、生物制药等

有腐蚀性流体工管道系统中或者制造设备中。适用以各种腐蚀性化学流体为介质，化工流体自动化

生产设备的最佳配套产品。
二.结构特点：
1.化工流体介质专用设计的产品；
2.接触流体部件均选用耐腐蚀、抗酸碱的塑料和密封件制造；
3.复位弹簧设置在流体外，不易堵塞、耐酸碱腐蚀、使用寿命长；
4.活塞结构、性能稳定；
5.专制线圈、不易烧毁；
三.产品参数：
1.产品规格：DN1~DN3

2.适用介质：水、硫酸、盐酸、有机溶液、等各种腐蚀性的液体或气体
3.控制方式：一进两出、两进一出、一进一出一公共端

4.阀体材质：聚四氟乙烯（PTFE）
5.电源电压：DC12V DC24V AC36V AC110V AC220V

6.介质温度：-5 ~180℃
7.压力范围：0~0.3MPa、

8.介质粘度：小于50Cst(大于时需定制)
9.连接方式：内螺纹 G1/8、1/4-28UNF、M6

10.防护性能：防水、防爆（根据工况选择）
11.接线方式： 端子式、引线式

12.泄 漏 量：零

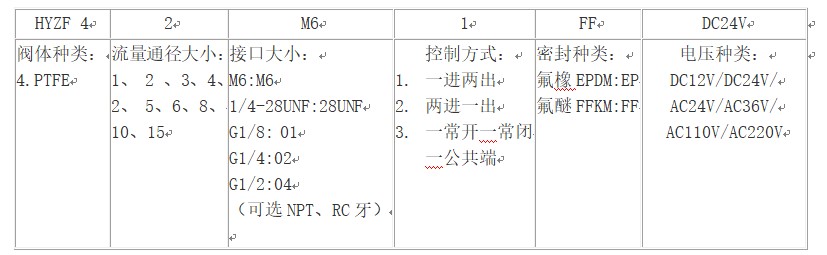

四.两位三通PTFE电磁阀选型：

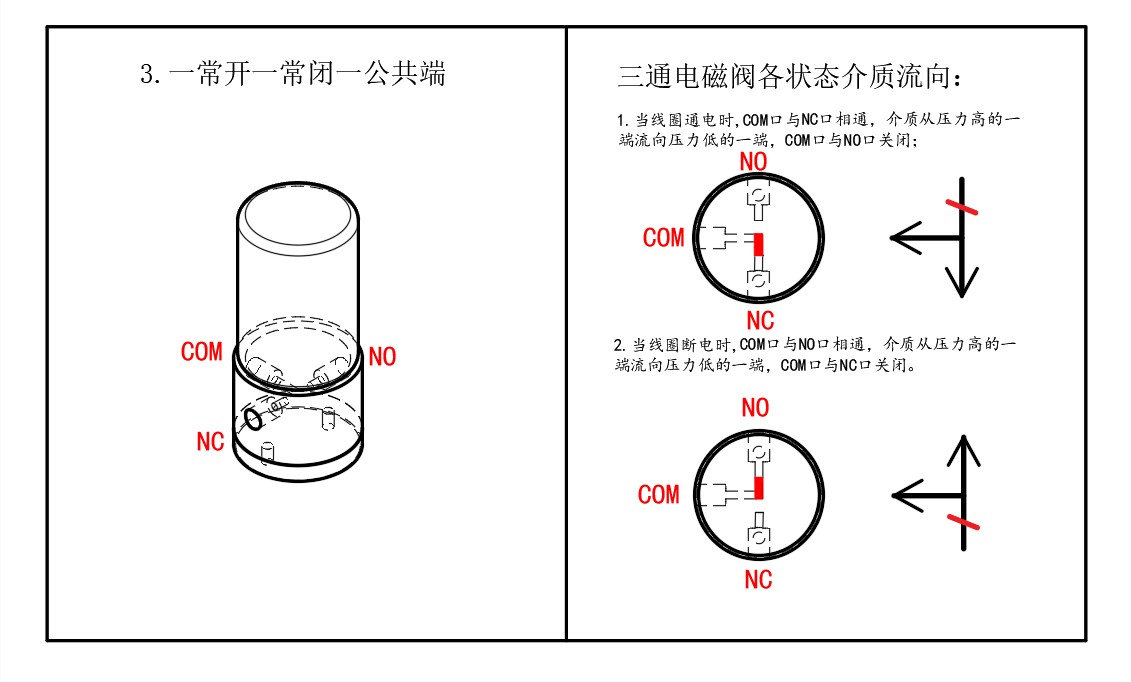

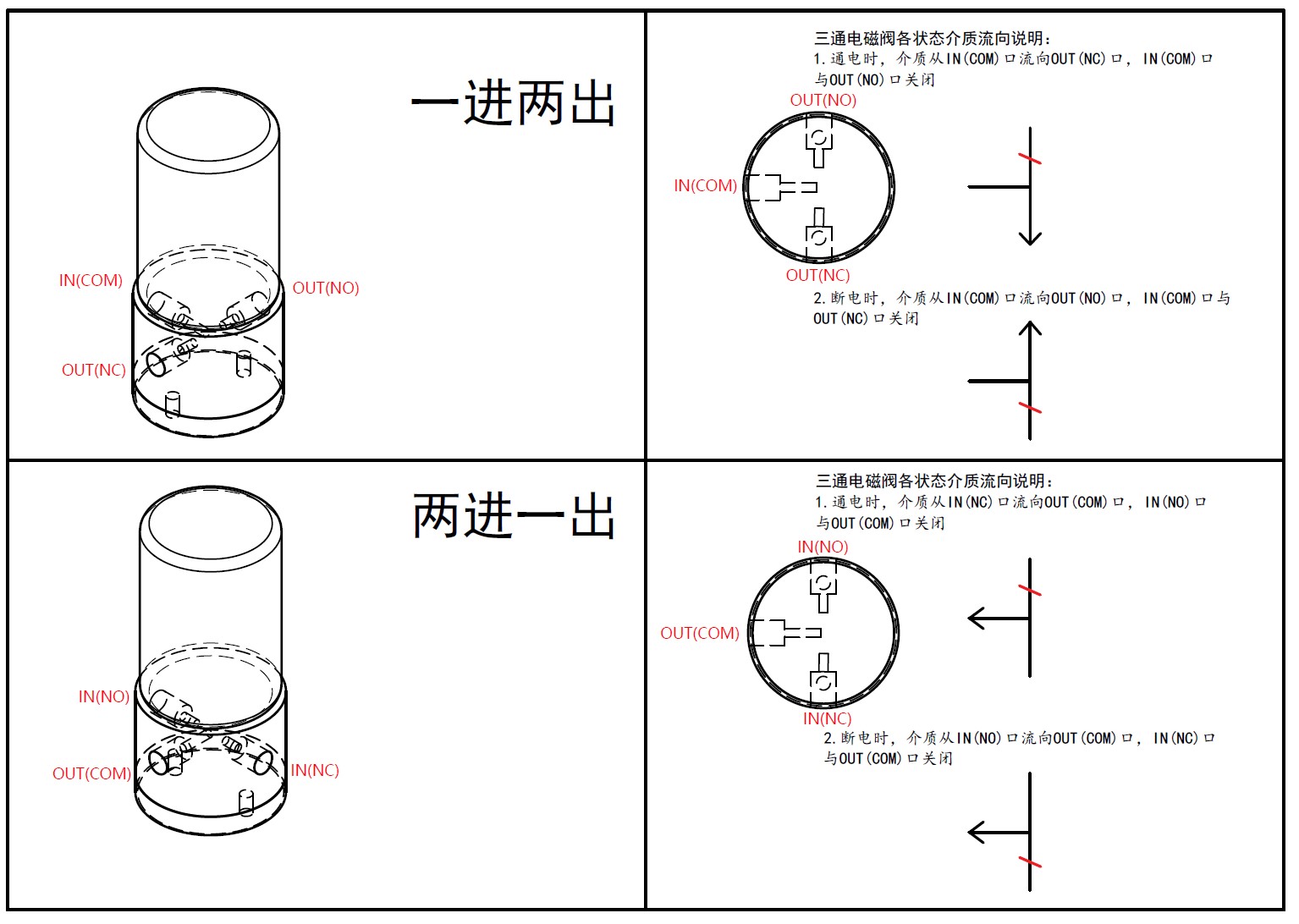

五.两位三通PTFE电磁阀各控制方式下介质流向图：
