概述:

气动球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，广泛用于石油、化工、橡胶、造纸、制药等行业。采用新型系列GT/AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动球阀附件的选用根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。调节型附件：电气定位器、气动定位器、电气转换器。气源处理附件：空气过滤减压阀、气源处理三联件。手动机构：HVSD手操机构

详细参数

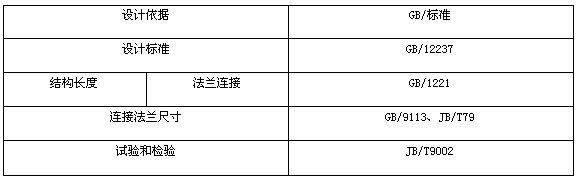

技术规范

注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造

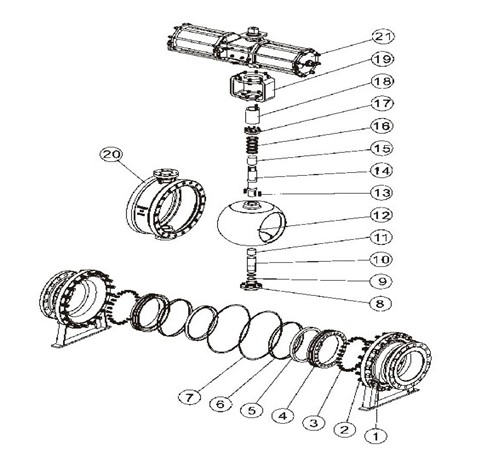

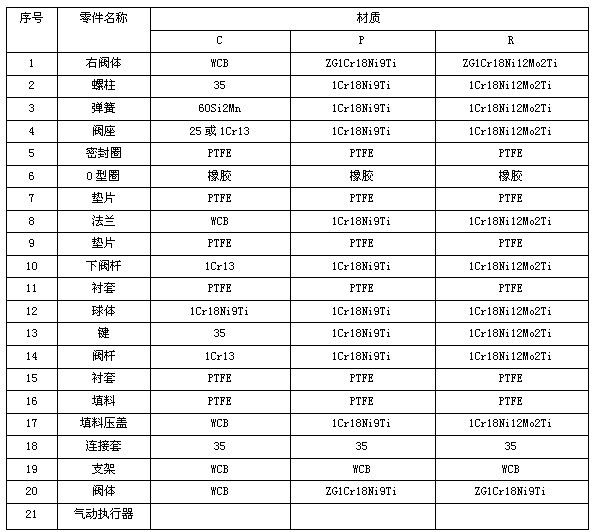

主要零件材质表

注:主要零部件及密封圈的材质亦可根据实际工况条件或用户特殊要求设计选用.

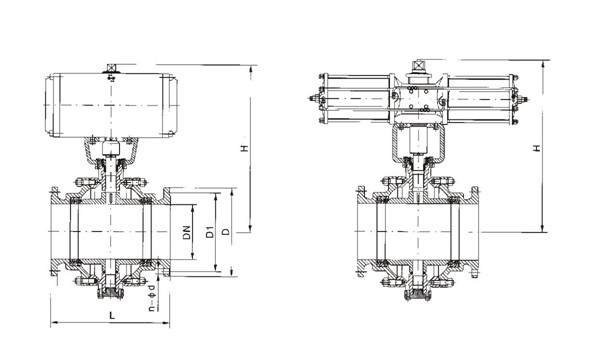

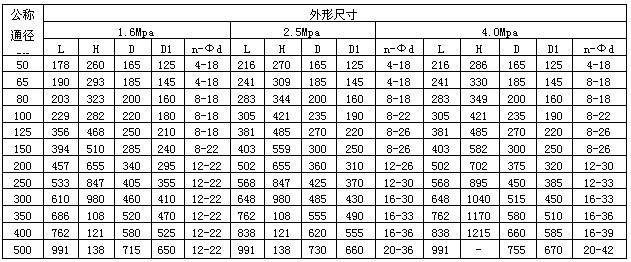

主要外形及连接法兰尺寸
