产品用途

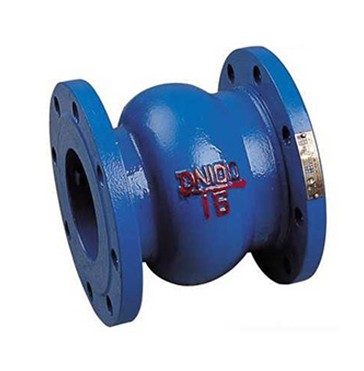

HC42X、HC42T、HC42H 型 PN10~PN25 消声止回阀适用于给、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
产品特点
HC42X、HC42T、HC42H 型 PN10~PN25 消声止回阀内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、球墨铸铁、碳钢 |
|
导流体 |
铸铁、球墨铸铁、碳钢 |
|
阀座 |
青铜、铬不锈钢 |
|
阀瓣 |
青铜、铬不锈钢 |
|
轴 |
青铜、铬不锈钢 |
|
弹簧 |
不锈钢 |
主要外形和连接尺寸
|
型号 |
公称 通径 |
D1 |
D2 |
D3 |
N-ΦD |
L |
|||||
|
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6MPa |
||||
|
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
|||
|
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
|||
|
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
|||
|
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
|||
|
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
|||
|
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
||
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
||
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
||
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
||
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
||
|
CVKR-1200 |
DN1200 |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
|||
