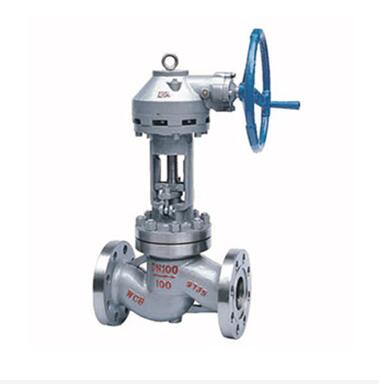

主要特点
1本阀主要由阀体、阀盖、阀瓣等零件组成球形阀体，受力均匀。
2、本阀为手动操作，顺时针旋转手轮，阀门关闭，逆时针旋转手轮，阀门开启。
3、DN50以下滚珠轴承，DN150、DN200、DN300等大口径阀增设副阀瓣。介质流向从阀瓣上部流向下方。
4、为了达到好的密封性能，在结构设计上以阀瓣运动进行导向，使其能准确地落在阀座上，阀瓣在阀体中导向时，阀瓣受到流动介质的侧向推动力，由阀体而不是由阀杆承受，这就进一步增加了密封性能和填料密封的可能性。
5、阀杆设计成降杆，即当阀杆升降时不转动，阀瓣随其升降，又一次减少阀瓣在运动时与阀坐的摩擦力，减少填料的磨损，同时上密封磨损亦可能降低到小程度。
6、在阀体的端法兰上备有接地螺栓，以宜受用导线一螺栓连接，可避免因静电产生火花引起爆炸事故，阀杆的外露部分均有保护措施，以便防尘土和油类，支架轴承的润滑采用氟化脂，支架框架处装有机玻璃盖板，有明显的禁油标记，提醒现场人员注意。
主要尺寸：
|
公称压力 |
公称直径DN(mm) |
D |
D1 |
D2 |
K |
L |
L1 |
F |
F1 |
C |
Z-d |
H |
H1 |
|
1.6 |
DN50 |
160 |
100 |
/ |
125 |
230 |
170 |
3 |
/ |
16 |
4-18 |
550 |
475 |
|
DN65 |
180 |
120 |
/ |
145 |
290 |
170 |
3 |
/ |
18 |
4-18 |
650 |
565 |
|
|
DN80 |
195 |
135 |
/ |
160 |
310 |
170 |
3 |
/ |
20 |
8-18 |
670 |
615 |
|
|
DN100 |
215 |
155 |
/ |
180 |
350 |
170 |
3 |
/ |
20 |
8-18 |
750 |
665 |
|
|
DN125 |
245 |
185 |
/ |
210 |
400 |
170 |
3 |
/ |
22 |
8-18 |
800 |
715 |
|
|
DN150 |
280 |
210 |
/ |
240 |
480 |
233 |
3 |
/ |
24 |
8-23 |
910 |
810 |
|
|
DN200 |
335 |
265 |
/ |
295 |
600 |
233 |
3 |
/ |
26 |
12-23 |
1000 |
850 |
|
|
2.5 |
DN50 |
160 |
100 |
/ |
125 |
230 |
170 |
3 |
/ |
20 |
4-18 |
550 |
475 |
|
DN65 |
180 |
120 |
/ |
145 |
290 |
170 |
3 |
/ |
22 |
8-18 |
650 |
565 |
