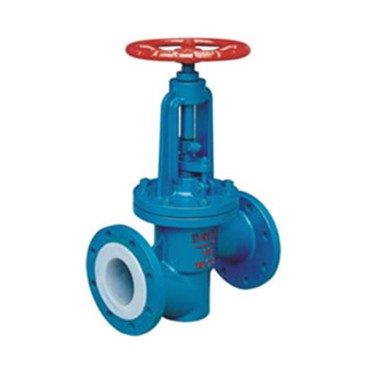

衬氟截止阀

阀体材质:碳钢、不锈钢
公称压力:1.0~2.5MPa
实用介质:强酸、强碱、强氧化剂等
实用温度:-50~150℃
连接方式:法兰连接
行业应用:广泛用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用

咨询热线:0577-27863708
此产品相关资料下载
  • 产品描述

产品用途

J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。



执行标准

设计规范:GB/T 12233 GB/T 12235

结构长度:GB/T 12221
连接法兰:JB/T 78 JB/T 79
试验与检验:GB/T 13927
产品标识:GB/T 12220
供货规范:JB/T 7928


性能规范

衬里、阀座
适用温度(℃)
适用介质
PTFE(F4)
≤180
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE(F3)
≤120
FEP(F46)
≤150
PFA(可熔性F4)
≤180
PVDF(F2)
≤100
RPTFE(RF4)
≤180


主要外形和连接尺寸


规格 L D D1 D2 f b n-d D0 H H1
DN NPS 1.0MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 120 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 335
65 2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
250 10 325 390 350 320 3 28 12-23 280 680 800
300 12 375 440 400 368 4 28 12-23 280 710 835
1.6MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 140 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 160 300 335
65 2 145 180 145 120 3 20 4-18 180 355 400
80 3 155 195 160 135 3 22 8-18 240 400 450
100 4 175 215 180 155 3 24 8-18 240 455 495
125 5 200 245 210 185 3 26 8-18 280 530 560
150 6 225 280 240 210 3 28 8-23 320 605 650
200 8 275 335 295 265 3 30 8-23 360 650 770
2.5MPa
15   90 95 65 45 2 16 4-14 120 245 270
20   95 105 75 55 2 16 4-14 120 250 275
25 1 100 115 85 65 2 16 4-14 140 260 290
32 1 105 135 100 78 2 18 4-18 140 290 325
40 1 115 145 110 85 3 18 4-18 160 300 335
50 2 125 160 125 100 3 20 4-18 180 355 400
