2W-黄铜法兰电磁阀

公称通径:DN10~50mm
连接方式:法兰
工作原理:分布直动膜片式
阀体材质:黄铜、不锈钢
密封材质:丁晴橡胶NBR.氟像胶FKM.其他材质请咨询
适用介质:液体、气体等
介质温度:W1 -20℃~80℃ W2 -20℃~130℃

咨询热线:0577-27863708
此产品相关资料下载
  • 产品描述
技术参数
公称通径 DN10~50mm
连接方式 法兰
工作原理 分布直动膜片式
阀体材质 黄铜、不锈钢
密封材质 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询
适用介质 液体、气体等
介质温度 W1 -20℃~80℃ W2 -20℃~130℃
环境温度 标准:-20~60℃
安装方式 水平安装 线圈垂直向上(其他方式请咨询)
防护等级 铁壳型:IP54 浇封防爆型:IP65 防爆型:IP54
备注:特殊工况要求亦可根据客户实际情况设计制造。
选型说明
阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。
流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)
直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。
电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J7 AC20VA DC28W
功率 J9 AC46VA DC30W
电压偏差 ±10%
电气连接 普通型:引线式
防爆型:标配M14x1.5内螺纹,内置接线盒
产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开
备注 防爆合格证编号
生产许可证编号

产品规格参数
型号
规格
通径
[mm]
J7接管螺纹[G] J9压力范围[bar] J10压力范围[bar]
AC DC AC DC AC DC
15 15 0~10 0~8 - - - -
20 20 0~10 0~8 - - - -
25 25 0~10 0~8 - - - -
32 32 - - 0~10 0~7 - -
40 40 - - 0~10 0~7 - -
50 50 - - 0~10 0~7 - -
65 65 - - - - 0~8 0~8
80 80 - - - - 0~8 0~8
100 100 - - - - 0~8 0~8

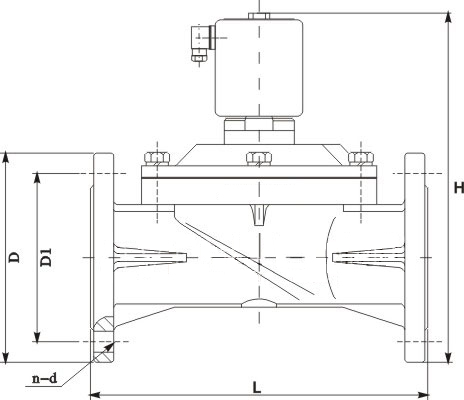

产品外形尺寸
型号
规格
通径
[mm]
法兰尺寸
L H D D1 n-d
15 15 106 141 95 65 4-φ14
20 20 106 143 105 75 4-φ14
25 25 135 166 115 85 4-φ14
32 32 142 204 145 100 4-φ18
40 40 149 217 150 110 4-φ18
50 50 184 227 165 125 4-φ18
铸铁法兰外形尺寸
40 40 149 217 150 110 4-φ18
50 50 184 227 165 125 4-φ18
铸钢、不锈钢法兰外形尺寸
65 65 240 300 185 145 4-φ18
80 80 310 320 200 160 8-φ18
100 100 350 330 220 180 8-φ18
备注:以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。
