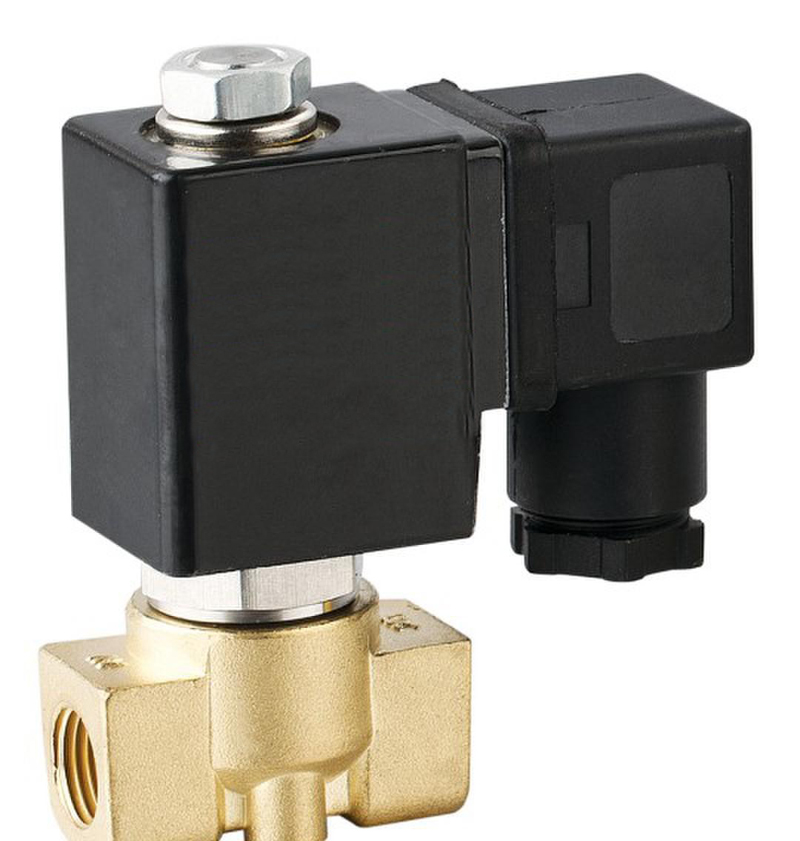

直动式高压电磁阀

公称通径:DN4~25mm
连接方式:内螺纹
工作原理:先导活塞式
阀体材质:黄铜、不锈钢
密封材质:丁晴橡胶NBR.氟像胶FKM.其他材质请咨询
适用介质:中性气态、液态流体

咨询热线:0577-27863708
此产品相关资料下载
  • 产品描述
技术参数
公称通径 DN4~25mm
连接方式 内螺纹
工作原理 先导活塞式
阀体材质 黄铜、不锈钢
密封材质 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询
适用介质 中性气态、液态流体
介质温度 W1:-20℃~80℃ W2:-20℃~130℃
环境温度 标准:-20~60℃
安装方式 水平安装 线圈垂直向上(其他方式请咨询)
防护等级 塑封型:IP65 浇封防爆型:IP65
备注:特殊工况要求亦可根据客户实际情况设计制造。
选型说明
阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。
流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)
直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。
电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J3 AC22VA DC18VA
功率 B型 AC20VA DC28VA
电压偏差 ±10%
电气连接 普通型:标准接线盒
防爆型:标配M14x1.5内螺纹,内置接线盒
产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开
S 手动装置 可手动开关阀
D 带定时器 设定开、关间隔时间
备注 防爆合格证编号
生产许可证编号
